9 Tháng 10, 2025
1999 lượt xem
Với hơn 10 năm kinh nghiệm trong ngành gốm sứ, Gốm Sứ Hoàng Kim tự hào mang đến cho bạn cẩm nang toàn diện về quy trình sản xuất gốm sứ từ A đến Z.
Bạn có biết rằng ngành gốm sứ Việt Nam hiện đóng góp hơn 3 tỷ USD mỗi năm cho GDP Việt Nam, với hơn 1.000 doanh nghiệp hoạt động trên toàn quốc? Đằng sau những con số ấn tượng này là một quy trình sản xuất tinh tế, kết hợp hoàn hảo giữa nghệ thuật truyền thống và công nghệ hiện đại.
Từ những khối đất sét thô sơ đến những tác phẩm gốm sứ tinh xảo xuất khẩu khắp thế giới, mỗi sản phẩm đều trải qua hành trình biến hóa đầy kỳ diệu. Bài viết này sẽ đưa bạn khám phá từng chi tiết của quy trình sản xuất gốm sứ, từ việc lựa chọn nguyên liệu đến những bí quyết nung tạo nên chất lượng đẳng cấp quốc tế.
Nguyên Liệu Cơ Bản Trong Sản Xuất Gốm Sứ

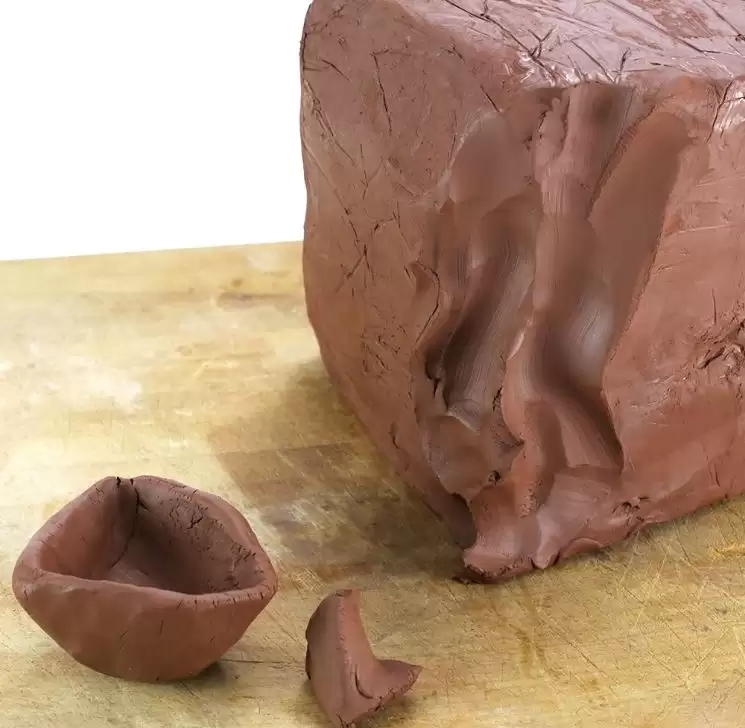

Đất Sét – Nguyên Liệu Chủ Đạo
“Từ Đống Đất Thành Tác Phẩm Nghệ Thuật: 6 Bước Thần Kỳ Mà Ít Ai Biết”
Đất sét là “linh hồn” của mọi sản phẩm gốm sứ, chiếm 60-80% thành phần nguyên liệu. Tại Việt Nam, chúng ta có những nguồn đất sét chất lượng cao được khai thác chủ yếu tại:
Đất Sét Trúc Thôn
- Vị trí: Xã Trúc Thôn, huyện Gia Lâm, Hà Nội
- Đặc điểm: Độ dẻo cao, màu trắng xám, hạt mịn
- Nhiệt độ chịu lửa: 1650°C
- Thành phần hóa học:
- SiO₂: 48-52%
- Al₂O₃: 35-38%
- Fe₂O₃: 0,8-1,2%
- H₂O: 12-14%
Đất sét Trúc Thôn có một hạn chế là hàm lượng Fe₂O₃ khá cao, làm cho sản phẩm có màu không được trắng sáng hoàn toàn. Tuy nhiên, điều này lại tạo nên nét đặc trưng riêng cho gốm sứ Bát Tràng.

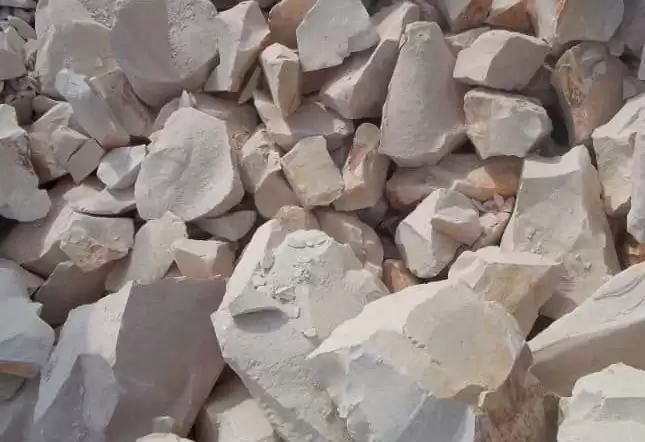

Cao Lanh (Kaolin)
Nguồn Gốc Và Tính Chất
Cao lanh (Kaolin) có tên gọi xuất phát từ Cao Lĩnh thổ – khu vực đồi tại Cảnh Đức Trấn, Giang Tô, Trung Quốc. Đây là loại đất sét cao cấp nhất trong sản xuất gốm sứ.
Đặc điểm nổi bật:
- Màu trắng tinh khiết
- Độ dẻo cao, ít tạp chất
- Nhiệt độ nóng chảy: 1.750-1.787°C
- Khối lượng riêng: 2,1-2,6 g/cm³
- Độ cứng: 1-2,5
Ứng Dụng Trong Sản Xuất
Cao lanh chiếm 20-35% trong công thức pha trộn đất, giúp:
- Tăng độ trắng cho sản phẩm
- Cải thiện khả năng chịu nhiệt
- Giảm độ co ngót khi sấy khô
- Tạo cấu trúc chắc chắn sau khi nung
Các Nguyên Liệu Phụ Trợ
Thạch Anh (Quartz)
- Vai trò: Tạo khung cứng, giảm co ngót
- Tỷ lệ: 15-25% trong hỗn hợp
- Nhiệt độ nóng chảy: 1713°C
Tràng Thạch (Feldspar)
- Vai trò: Chất nóng chảy, tạo độ bóng
- Tỷ lệ: 10-20% trong hỗn hợp
- Loại chính: K-feldspar, Na-feldspar
Men Gốm Và Chất Phụ Gia
Men gốm là lớp thủy tinh mỏng phủ lên bề mặt sản phẩm, có tác dụng:
- Bảo vệ sản phẩm khỏi tác động môi trường
- Tạo độ bóng và màu sắc
- Chống thấm nước
- Tăng tính thẩm mỹ
Thành phần men gốm:
- Cao lanh lọc: 25-35%
- Thạch anh: 20-30%
- Tràng thạch: 20-25%
- Đá vôi: 5-10%
- Các oxit kim loại: 5-15%
Quy Trình Sản Xuất Gốm Sứ Thủ Công Truyền Thống
Quy trình sản xuất gốm sứ thủ công tại Bát Tràng đã được truyền lại qua nhiều thế hệ, mỗi bước đều chứa đựng tinh hoa của nghề thủ công truyền thống.
Bước 1: Chuẩn Bị Và Xử Lý Nguyên Liệu
Khai Thác Và Lựa Chọn Đất Sét
Việc khai thác đất sét được thực hiện theo chu kỳ mùa khô (tháng 10 – tháng 3) để đảm bảo chất lượng tốt nhất. Đất được khai thác từ độ sâu 2-5m, loại bỏ lớp đất mặt và tạp chất.
Hệ Thống 4 Bể Xử Lý Truyền Thống
Đây là bí quyết độc đáo của nghề làm gốm Bát Tràng, được truyền lại qua hàng trăm năm:
Bể Thứ Nhất – “Bể Đánh”:
- Ngâm đất sét thô trong nước 3-4 tháng
- Đất bắt đầu phân rã, phá vỡ cấu trúc hạt nguyên thủy
- Người thợ đánh đều đặn để tạo hỗn hợp đồng nhất
Bể Thứ Hai – “Bể Lắng”:
- Đất sét lắng xuống đáy
- Tạp chất nổi lên bề mặt được vớt bỏ
- Thu được đất sét nguyên chất hơn
Bể Thứ Ba – “Bể Phơi”:
- Phơi đất trong 3 ngày để kiểm soát độ ẩm
- Đạt độ ẩm tối ưu 18-22%
Bể Thứ Tư – “Bể Ủ”:
- Khử oxit sắt và tạp chất bằng phương pháp lên men
- Thời gian ủ: 15-30 ngày
- Đạt được đất có độ dẻo và độ đồng đều cao nhất
Pha Trộn Nguyên Liệu Theo Tỷ Lệ
Mỗi gia đình thợ gốm đều có công thức riêng được bảo mật nghiêm ngặt. Tỷ lệ cơ bản:
- Đất sét Trúc Thôn: 60-70%
- Cao lanh: 20-25%
- Thạch anh: 8-12%
- Tràng thạch: 3-5%
Bước 2: Tạo Hình Sản Phẩm
Kỹ Thuật Vuốt Tay Truyền Thống
Đây là kỹ thuật đặc biệt của phụ nữ Bát Tràng, hiện chỉ còn vài nghệ nhân có thể thực hiện:
- Sử dụng bàn xoay thủ công với tốc độ chậm
- Dùng hai tay vuốt từ đáy lên, tạo hình từ từ
- Mỗi sản phẩm mất 30-60 phút hoàn thành
- Đòi hỏi kinh nghiệm 10+ năm mới thành thạo
Kỹ Thuật “Be Chạch”
Phương pháp này chủ yếu do thợ nam thực hiện:
- Sử dụng bàn xoay có đà nặng
- Tạo hình bằng áp lực và chuyển động xoay
- Phù hợp với các sản phẩm cỡ lớn như chum, vại
Đắp Nặn Thủ Công
Dành cho các sản phẩm nghệ thuật cao cấp:
- Đắp nặn từng bộ phận riêng biệt
- Chắp ghép và hoàn thiện chi tiết
- Tạo ra những sản phẩm độc nhất vô nhị
Bước 3: Sấy Khô Sản Phẩm
Phơi Nắng Tự Nhiên
- Thời gian: 2-5 ngày tùy theo kích thước sản phẩm
- Điều kiện: Nắng hanh khô, tránh mưa ẩm
- Độ ẩm còn lại: 8-12%
Kiểm Soát Độ Ẩm
Giai đoạn 1 (0-24h): Mất 60% độ ẩm Giai đoạn 2 (24-48h): Mất 30% độ ẩm Giai đoạn 3 (48-72h): Đạt độ ẩm cân bằng
Bước 4: Trang Trí Và Vẽ Hoa Văn
Kỹ Thuật Vẽ Bút Long Truyền Thống
Bút long làm từ lông thỏ hoặc lông dê, cho nét vẽ mềm mại, tự nhiên:
- Màu coban xanh: Tạo màu xanh ngọc bích sau khi nung
- Màu sắt đỏ: Tạo màu nâu đỏ, thường dùng vẽ cành lá
- Màu đồng xanh: Tạo màu xanh lục, dùng vẽ lá cây
Các Kiểu Hoa Văn Truyền Thống
Hoa Cúc Stylized:
- Biểu tượng trường thọ
- Nét vẽ đơn giản nhưng tinh tế
- Thường kết hợp với lá úa
Rồng Phụng:
- Thể hiện quyền uy, thịnh vượng
- Kỹ thuật vẽ phức tạp, cần tay nghề cao
- Chỉ xuất hiện trên sản phẩm cao cấp
Tứ Quý (Tùng – Cúc – Trúc – Mai):
- Biểu tượng tứ thời
- Mỗi loại hoa có nét vẽ đặc trưng
- Thể hiện tính cách quân tử
Khắc Và Đắp Nổi
- Khắc âm: Tạo đường nét chìm sâu
- Đắp nổi: Tạo hiệu ứng 3D
- Khuôn ép: Sử dụng khuôn có sẵn hoa văn
Bước 5: Tráng Men
Các Loại Men Gốm
Men Trong Suốt:
- Công thức cơ bản: Tràng thạch 45% + Thạch anh 25% + Cao lanh 15% + Đá vôi 15%
- Tạo độ bóng tự nhiên
- Không che màu nền
Men Màu:
- Thêm oxit kim loại để tạo màu
- CuO (đồng oxit): Màu xanh lục
- CoO (coban oxit): Màu xanh ngọc
- Fe₂O₃ (sắt oxit): Màu nâu đỏ
- Cr₂O₃ (crom oxit): Màu xanh lá

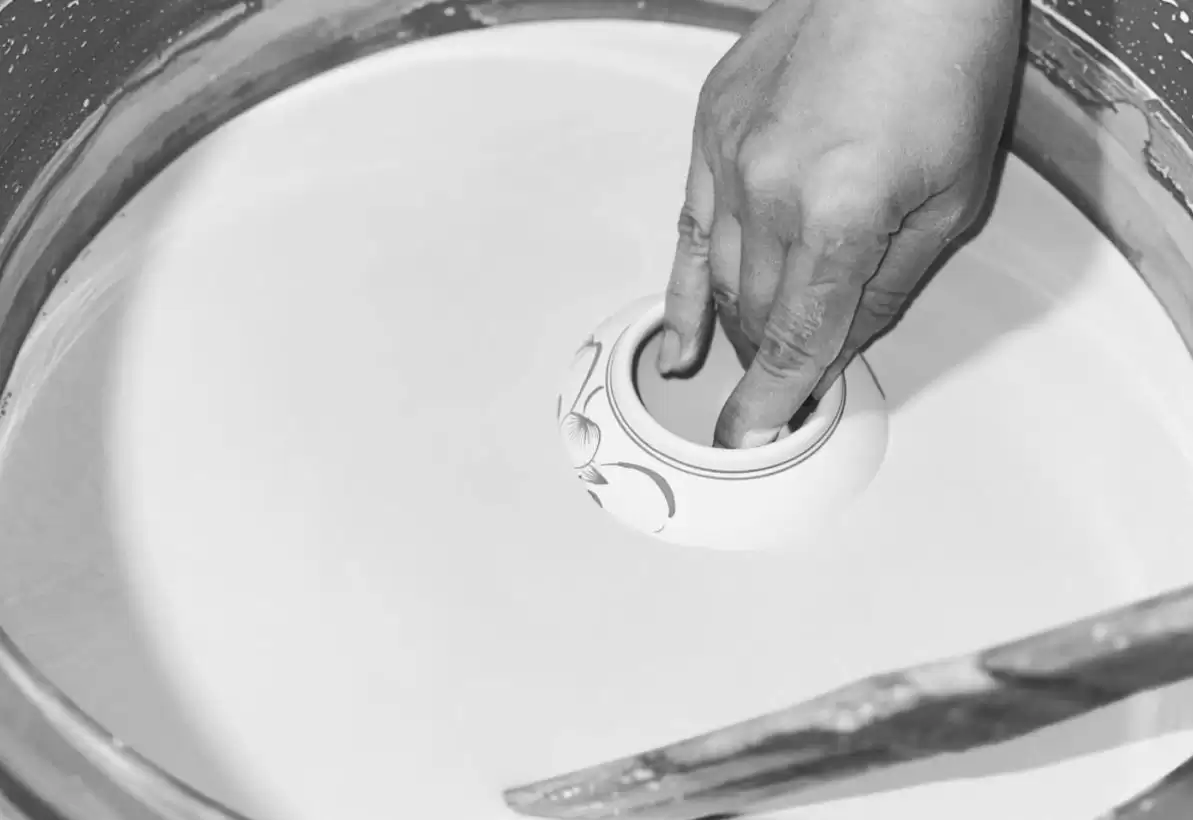

Kỹ Thuật Tráng Men Đều
- Chuẩn bị men: Pha men với nước theo tỷ lệ 3:1
- Nhúng sản phẩm: Thời gian 3-5 giây
- Để ráo: 15-20 phút
- Kiểm tra: Đảm bảo men phủ đều, không có bọt khí
Bước 6: Nung Thành Phẩm
Nung Sơ Và Nung Chín
Nung Sơ (Bisque Firing):
- Mục đích: Tạo độ cứng ban đầu, dễ tráng men
- Nhiệt độ: 800-900°C
- Thời gian: 12-16 giờ
- Tốc độ nâng nhiệt: 50°C/giờ
Nung Chín (Glaze Firing):
- Mục đích: Hoàn thiện sản phẩm, tạo men bóng
- Nhiệt độ: 1200-1350°C
- Thời gian: 18-24 giờ
- Tốc độ nâng nhiệt: 30-40°C/giờ
Kiểm Soát Nhiệt Độ Theo Loại Sản Phẩm
- Gốm đất: 600-900°C
- Gốm sành nâu: 1100-1200°C
- Gốm sành xốp: 1200-1250°C
- Gốm sành trắng: 1250-1280°C
- Đồ sứ cao cấp: 1280-1350°C
Các Loại Lò Nung Truyền Thống
Lò Ếch:
- Hình dáng giống con ếch nằm
- Dung tích: 8-15m³
- Nhiên liệu: Củi khô, trấu
Lò Đàn (Lò Rồng):
- Kết cấu nhiều ngăn liên tiếp
- Dung tích: 20-40m³
- Tận dụng nhiệt dư hiệu quả
Lò Bầu:
- Hình cầu, phù hợp nung đồ nhỏ
- Dung tích: 3-8m³
- Nhiệt độ đều, chất lượng cao
Quy Trình Sản Xuất Gốm Sứ Công Nghiệp Hiện Đại
Kiểm Tra Chất Lượng Nguyên Liệu
Trong sản xuất công nghiệp, việc kiểm tra chất lượng nguyên liệu được thực hiện nghiêm ngặt bằng các thiết bị hiện đại:
Phân Tích Thành Phần Hóa Học
- Máy quang phổ XRF: Phân tích thành phần oxit
- Kính hiển vi điện tử SEM: Quan sát cấu trúc tinh thể
- Thiết bị nhiễu xạ tia X: Xác định thành phần khoáng vật
Tiêu Chuẩn Chất Lượng
Đối với đất sét:
- SiO₂: 45-55%
- Al₂O₃: 30-40%
- Fe₂O₃: <2%
- Độ dẻo: >15%
- Độ co ngót: 6-8%
Đối với cao lanh:
- Độ trắng: >85%
- Độ mịn: <2μm chiếm >90%
- Hàm lượng tạp chất: <3%
Thiết Kế Sản Phẩm 3D
Từ Bản Vẽ Tay Đến Mô Hình 3D
Quy trình thiết kế hiện đại gồm các bước:
- Phác thảo ý tưởng: Nghệ nhân vẽ tay trên giấy
- Thiết kế 3D: Sử dụng phần mềm CAD (AutoCAD, SolidWorks)
- Mô phỏng: Kiểm tra tính khả thi và tối ưu thiết kế
- Tạo bản vẽ kỹ thuật: Chi tiết kích thước, dung sai
Tạo Khuôn Bằng Máy CNC
Ưu điểm của máy CNC:
- Độ chính xác: ±0.05mm
- Tốc độ: Nhanh gấp 10 lần so với thủ công
- Đồng đều: Đảm bảo kích thước chuẩn
- Phức tạp: Tạo được hình dạng phức tạp
Quy trình tạo khuôn:
- Chọn vật liệu: Thạch cao cao cấp, nhựa polymer
- Lập trình: Chuyển file 3D thành mã G-code
- Gia công: Máy CNC tạo khuôn tự động
- Hoàn thiện: Đánh bóng, kiểm tra chất lượng
Tạo Hình Bằng Khuôn
Công Nghệ Đúc Khuôn
Phương pháp đúc áp suất:
- Áp suất: 15-25 bar
- Thời gian: 2-5 phút/sản phẩm
- Hiệu suất: 500-1000 sản phẩm/ngày
Phương pháp đúc chân không:
- Loại bỏ bọt khí trong đất
- Tạo sản phẩm chắc chắn hơn
- Giảm tỷ lệ lỗi xuống <2%
Kiểm Soát Độ Đồng Đều
- Hệ thống cân tự động: Đảm bảo lượng đất ổn định
- Kiểm soát thời gian: Timer chính xác đến giây
- Giám sát chất lượng: Camera AI phát hiện lỗi
Hệ Thống Lò Nung Hiện Đại
Lò Nung Gas Thay Thế Lò Củi
Ưu điểm của lò nung gas:
- Kiểm soát nhiệt độ chính xác: ±5°C
- Thời gian nung ngắn: Giảm 30-40%
- Chất lượng đồng đều: Nhiệt phân bố đều
- Thân thiện môi trường: Giảm 80% khí thải
- Tiết kiệm năng lượng: Hiệu suất 85-90%
So sánh lò nung:
| Tiêu chí | Lò củi | Lò gas | Lò điện |
| Nhiệt độ tối đa | 1300°C | 1400°C | 1350°C |
| Độ chính xác | ±50°C | ±5°C | ±2°C |
| Thời gian nung | 24-30h | 16-20h | 12-16h |
| Tiêu thụ năng lượng | Cao | Trung bình | Thấp |
| Chi phí vận hành | Thấp | Trung bình | Cao |
Kiểm Soát Nhiệt Độ Tự Động
Hệ thống PLC (Programmable Logic Controller):
- Lập trình curve nhiệt độ theo từng loại sản phẩm
- Tự động điều chỉnh van gas và quạt thổi
- Ghi lại dữ liệu để truy xuất chất lượng
- Cảnh báo sự cố và bảo trì định kỳ
Cảm biến nhiệt độ:
- Thermocouple type K: Đo 0-1370°C
- Pyrometer hồng ngoại: Đo không tiếp xúc
- Data logger: Ghi 1000+ điểm dữ liệu/giờ
Giảm Ô Nhiễm Môi Trường
Hệ thống xử lý khí thải:
- Cyclone separator: Tách bụi thô
- Bag filter: Lọc bụi mịn <10μm
- Scrubber: Xử lý khí SO₂, NOx
- Stack monitoring: Giám sát liên tục
Kết quả đạt được:
- Giảm 85% bụi phát thải
- Giảm 70% khí CO₂
- Đạt tiêu chuẩn ISO 14001
- Tuân thủ QCVN 19:2009/BTNMT
Các Loại Lò Nung Và Kỹ Thuật Nung
Lò Nung Truyền Thống
Lò Ếch – Biểu Tượng Của Bát Tràng
Cấu tạo:
- Buồng đốt: Nơi đặt củi và tạo nhiệt
- Buồng nung: Nơi đặt sản phẩm, dung tích 8-15m³
- Ống khói: Dẫn khí nóng và tạo lực hút
- Cửa lò: Đóng mở để kiểm tra và lấy sản phẩm
Ưu điểm:
- Chi phí xây dựng thấp
- Sử dụng nhiên liệu địa phương (củi, trấu)
- Tạo hiệu ứng “lửa sống” độc đáo
- Phù hợp sản xuất quy mô nhỏ
Nhược điểm:
- Khó kiểm soát nhiệt độ chính xác
- Tỷ lệ lỗi cao (15-25%)
- Ô nhiễm môi trường
- Phụ thuộc vào thời tiết
Lò Đàn (Lò Rồng) – Kiệt Tác Kỹ Thuật
Đặc điểm:
- Cấu trúc: 8-12 ngăn liên tiếp trên sườn đồi
- Dung tích: 20-40m³
- Nguyên lý: Nhiệt từ ngăn dưới làm nóng ngăn trên
- Hiệu suất: Tiết kiệm 40-50% nhiên liệu
Quy trình vận hành:
- Ngăn 1: Nung chín (1300°C)
- Ngăn 2-3: Nung sơ (900°C)
- Ngăn 4-6: Sấy khô (300-500°C)
- Ngăn 7-8: Làm nguội từ từ
Lò Bầu – Chuyên Gia Đồ Nhỏ
Ứng dụng chuyên biệt:
- Nung tách trà, bình hoa cao cấp
- Sản phẩm nghệ thuật, quà lưu niệm
- Thử nghiệm công thức men mới
- Đào tạo nghệ nhân trẻ
Lò Nung Hiện Đại
Lò Nung Gas – Cuộc Cách Mạng Công Nghệ
Phân loại theo cấu trúc:
Lò nung đứng (Vertical Kiln):
- Ưu điểm: Tiết kiệm diện tích, nhiệt đều
- Dung tích: 5-50m³
- Phù hợp: Sản phẩm nhỏ, đồng đều
Lò nung ngang (Horizontal Kiln):
- Ưu điểm: Dễ xếp hàng, quan sát
- Dung tích: 10-100m³
- Phù hợp: Sản phẩm lớn, đa dạng
Lò nung tunel (Tunnel Kiln):
- Ưu điểm: Sản xuất liên tục, hiệu suất cao
- Công suất: 1000-5000 sản phẩm/ngày
- Phù hợp: Sản xuất hàng loạt
Lò Nung Điện – Công Nghệ Tương Lai
Ưu điểm vượt trội:
- Kiểm soát chính xác: ±1°C
- Sạch sẽ: Không khí thải
- Tự động hoàn toàn: Ít can thiệp thủ công
- Linh hoạt: Lập trình đa dạng curve nhiệt
Hạn chế:
- Chi phí điện cao (3-5 lần gas)
- Phụ thuộc lưới điện ổn định
- Đầu tư ban đầu lớn
Kiểm Soát Nhiệt Độ Nung
Nhiệt Độ Cho Từng Loại Gốm Sứ
Bảng nhiệt độ chuẩn:
| Loại sản phẩm | Nung sơ | Nung chín | Thời gian |
| Gốm đất đỏ | 850°C | 980°C | 14h |
| Gốm sành nâu | 900°C | 1150°C | 16h |
| Gốm trắng | 950°C | 1250°C | 18h |
| Sứ thường | 980°C | 1280°C | 20h |
| Sứ cao cấp | 1000°C | 1350°C | 24h |
Quy Trình Nâng Và Hạ Nhiệt
“3 Lỗi Chết Người Khi Làm Gốm Mà 90% Thợ Mới Đều Mắc Phải”
Giai đoạn 1: Sấy khô (20-200°C)
- Tốc độ nâng nhiệt: 25°C/giờ
- Mục đích: Loại bỏ độ ẩm còn lại
- Lưu ý: Không được nâng quá nhanh → nứt sản phẩm
Giai đoạn 2: Khử carbonat (450-600°C)
- Tốc độ: 50°C/giờ
- Hiện tượng: Khí CO₂ thoát ra
- Quan trọng: Giữ nhiệt ổn định để tránh phồng rộp
Giai đoạn 3: Khử hydroxyl (500-600°C)
- Tốc độ: 30°C/giờ
- Hiện tượng: Nước kết tinh thoát ra
- Chú ý: Thông gió tốt để tránh ẩm ướt
Giai đoạn 4: Chuyển pha thạch anh (573°C)
- Tốc độ: 20°C/giờ
- Hiện tượng: Thạch anh giãn nở đột ngột
- Nguy hiểm: Dễ gây nứt nếu nâng nhiệt quá nhanh
Giai đoạn 5: Nung chín (900-1350°C)
- Tốc độ: 100-150°C/giờ
- Mục đích: Kết tinh hóa, tạo độ cứng
- Kiểm soát: Nhiệt độ đỉnh chính xác ±5°C
Giai đoạn 6: Làm nguội (1350°C-100°C)
- Tốc độ: 50-100°C/giờ đến 600°C, sau đó tự nhiên
- Quan trọng: Tránh stress nhiệt gây nứt
Kiểm Tra Chất Lượng Và Hoàn Thiện Sản Phẩm
Các Tiêu Chuẩn Chất Lượng
Tại Gốm Sứ Hoàng Kim, chúng tôi áp dụng hệ thống kiểm tra chất lượng 5 tầng đảm bảo mọi sản phẩm đều đạt tiêu chuẩn xuất khẩu.
Độ Cứng Chắc
Phương pháp kiểm tra:
- Test độ cứng Mohs: Sứ đạt 6-7, gốm đạt 4-5
- Test va đập: Thả từ độ cao 1.5m, không vỡ
- Test uốn: Chịu lực uốn 50-100 N/mm²
Tiêu chuẩn quốc tế:
- ASTM C368: Độ bền nén >100 MPa
- ISO 10545-4: Độ bền uốn >35 MPa
- JIS A1509: Độ hấp thụ nước <0.5%
Khả Năng Chống Sốc Nhiệt
Đặc biệt quan trọng đối với sản phẩm gia dụng như bát đĩa, ấm trà:
Test sốc nhiệt:
- Đun nóng sản phẩm đến 180°C
- Nhúng ngay vào nước lạnh 20°C
- Lặp lại 10 chu kỳ
- Tiêu chuẩn: Không xuất hiện vết nứt
Ứng dụng thực tế:
- Chén cà phê: Chịu được 100°C
- Bát ăn cơm: Chịu được 80°C
- Ấm trà: Chịu được 120°C
- Nồi niêu: Chịu được 200°C
Chất Lượng Men Phủ
Kiểm tra bằng mắt thường:
- Màu sắc: Đều, không pha trộn lạ
- Độ bóng: Mức độ phản xạ ánh sáng
- Độ phẳng: Không có nổi cục, lõm
Kiểm tra bằng dụng cụ:
- Test độ cứng: Dùng vật nhọn thử, men tốt không trây xước
- Test axit: Nhỏ axit citric 5%, men tốt không bị ăn mòn
- Test độ bám dính: Men không bong tróc khi cào
In Logo Và Hoàn Thiện
Công Nghệ In Trên Gốm Sứ
In Decal (Chuyển ảnh):
- Nguyên liệu: Giấy decal ceramic nhập từ Đức
- Mực in: Mực ceramic chịu nhiệt 800°C
- Quy trình: In → Cắt → Dán → Nung 780°C
- Ưu điểm: Hình ảnh sắc nét, bền màu
- Chi phí: 2-5 USD/m²
In Silk Screen (Lụa):
- Dụng cụ: Khung lụa, gạt cao su
- Mực in: Mực ceramic pha men
- Quy trình: Tạo template → In trực tiếp → Nung
- Ưu điểm: Phù hợp số lượng lớn, giá rẻ
- Chi phí: 0.5-2 USD/m²
In Laser:
- Công nghệ: Laser CO₂ 40-60W
- Ưu điểm: Không cần mực, bền vĩnh viễn
- Hạn chế: Chỉ tạo được màu đen/trắng
- Chi phí: 1-3 USD/sản phẩm
Đóng Gói Và Bảo Quản
Quy trình đóng gói xuất khẩu:
- Kiểm tra cuối cùng: 100% sản phẩm
- Vệ sinh: Lau sạch bụi, vân tay
- Đóng gói từng cái:
- Giấy tissue acid-free
- Túi PE chống ẩm
- Hộp carton 5 lớp
- Đóng thùng tổng:
- Thùng carton BC 7mm
- Xốp PE đệm chống sốc
- Băng keo OPP trong suốt
- Dán tem “FRAGILE – HANDLE WITH CARE”
Điều kiện bảo quản:
- Nhiệt độ: 15-25°C
- Độ ẩm: 45-65% RH
- Ánh sáng: Tránh chiếu trực tiếp
- Rung động: Tối thiểu
Kết Luận
Quy trình sản xuất gốm sứ từ A-Z là một hành trình kỳ diệu biến đất sét thành những tác phẩm nghệ thuật tinh xảo. Từ những bước đầu tiên lựa chọn nguyên liệu, xử lý đất sét qua hệ thống 4 bể truyền thống, đến việc tạo hình bằng đôi bàn tay khéo léo của nghệ nhân, mỗi công đoạn đều đòi hỏi sự tỉ mỉ và kinh nghiệm được tích lũy qua nhiều thế hệ.
Chính sự không hoàn hảo này tạo nên vẻ đẹp độc đáo của từng sản phẩm gốm sứ thủ công, khiến chúng trở thành những tác phẩm nghệ thuật có giá trị vượt thời gian. Trong khi công nghệ hiện đại mang lại hiệu quả và chất lượng ổn định, tinh thần nghệ nhân và tình yêu với nghề vẫn là linh hồn của ngành gốm sứ Việt Nam.
Tại Gốm Sứ Hoàng Kim, chúng tôi tự hào là cầu nối giữa truyền thống và hiện đại, mang đến những sản phẩm gốm sứ chất lượng cao, đạt tiêu chuẩn quốc tế, đồng thời vẫn lưu giữ được hồn cốt văn hóa của nghề làm gốm Việt Nam.
Nguồn Tham Khảo
- Hiệp hội Gốm sứ Việt Nam (2024). Báo cáo thường niên ngành gốm sứ Việt Nam 2024. Hà Nội.
- Viện Nghiên cứu Vật liệu Xây dựng (2023). “Nghiên cứu cải tiến công nghệ sản xuất gốm sứ truyền thống Bát Tràng”. Tạp chí Khoa học Công nghệ Xây dựng, số 47.
- Trường Đại học Mỹ thuật Công nghiệp Hà Nội (2024). Giáo trình Công nghệ Gốm sứ. NXB Mỹ thuật.
- Sở Công Thương Hà Nội (2024). “Quy hoạch phát triển làng nghề gốm sứ Bát Tràng đến năm 2030”. Báo cáo chính thức.
- Công ty Gốm sứ Minh Long (2023). “Ứng dụng công nghệ 4.0 trong sản xuất gốm sứ”. Kỷ yếu Hội nghị Khoa học công nghệ.
- Tạp chí Ceramics International (2024). “Sustainable ceramic production in Vietnam: A case study”. Vol. 50, Issue 8.
- Cục Xuất nhập khẩu – Bộ Công Thương (2024). Thống kê xuất khẩu gốm sứ Việt Nam 2024. Hà Nội.
- UNESCO (2023). “Intangible Cultural Heritage: Traditional Pottery Making in Bat Trang Village”. Paris.
